Activité stage OCDE du 7/2/2013

– Migration serveur physique vers serveur virtuel Netflow et reconfiguration

Une fois le serveur migré en machine virtuelle, nous avons procéder au changement de son adresse IP, nous avons ensuite renseigner cette nouvelle adresse IP sur les 2 switch de coeur de réseau et sur les 2 PacketShaper pour que le flux Netflow soit envoyé sur le nouveau serveur.

– Mise à jour du « Network journal », pour archiver les modifications effectuées sur le réseau:

07 February 2013

SC1 & SC2 (By FF).

Après la migration P2V du serveur « netflow.main.oecd.org » ayant pour adresse IP 10.101.28.162 les modifications suivantes sont effectué :

  • L’IP 10.101.4.106 a été supprimé du flow export destination
  • L’IP 10.101.28.162 a été ajouté au flow export destination
  • L’IP 10.101.4.106 a été retirée de l’access list 50
  • L’IP 10.101.28.162 a été ajouté à l’acces list 50

PS-L1 & PS-L2 (By FF).

Après la migration P2V du serveur « netflow.main.oecd.org » ayant pour adresse IP 10.101.28.162 les modifications suivantes sont effectué :

  • L’IP 10.101.4.106 a été supprimé du flow export destination
  • L’IP 10.101.28.162 a été ajouté au flow export destination



Activité stage OCDE du 6/2/2013

– CCN, Mise à jour d’un switch Cisco

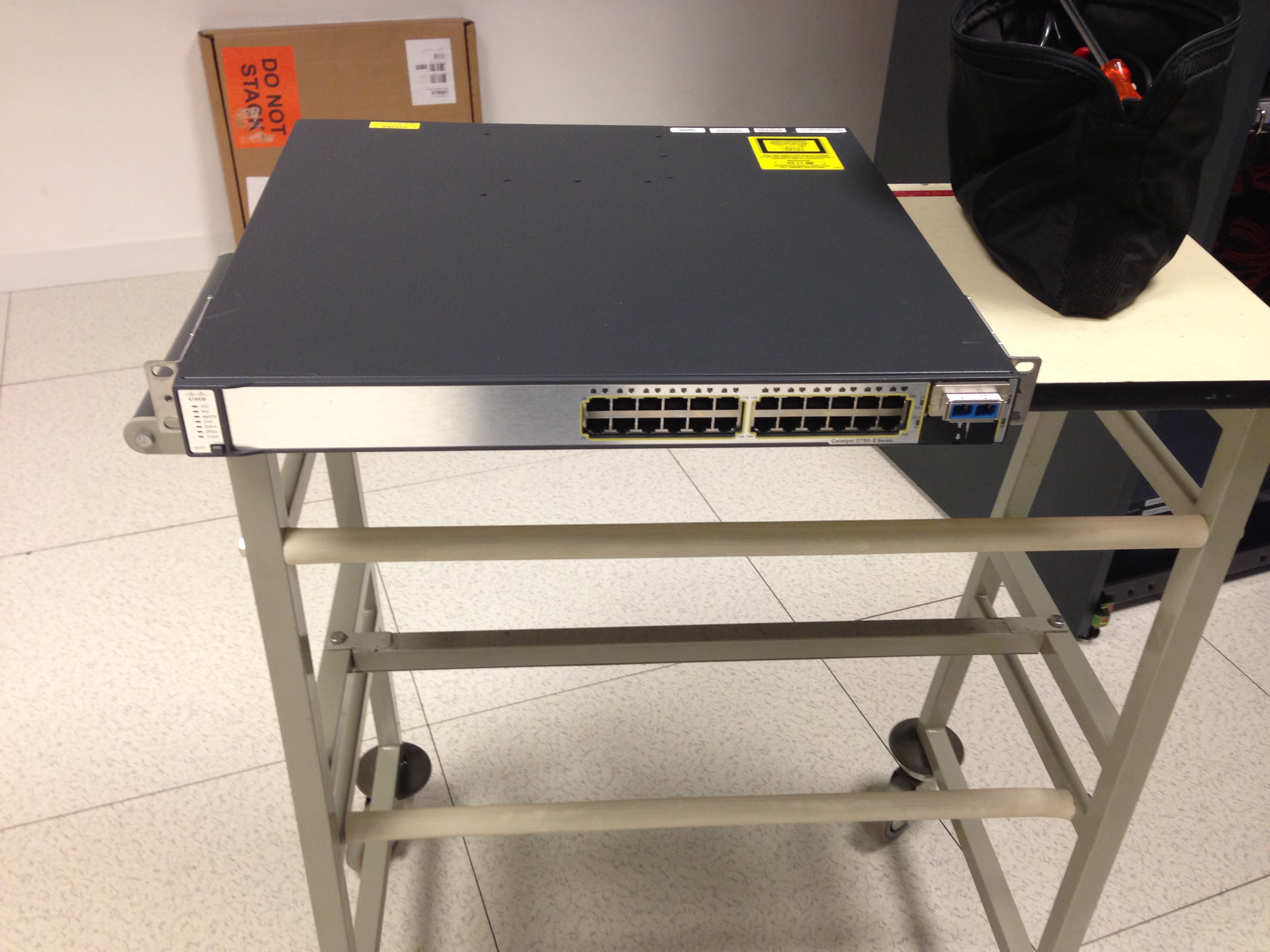

Switch 3560E (vue de face)

Switch 3560E (vue de face)

Switch 3560E (vue arrière)

Switch 3560E (vue arrière)

Le CCN (Change control Notice) permet de prévenir et obtenir l’autorisation du service management lors d’une maintenance sur un équipement.

Lors de cette maintenance nous avons effectué la mise à jour de l’IOS du premier switch pour corriger un bug logiciel, une fois la mise à jour terminée, le switch reprend son rôle dans le réseau et nous attendrons quelques jours avant de mettre à jour les switch suivants pour voir si le bug se reproduit.

(Ajouter un exemple de formulaire CCN)

– Migration du serveur physique Netflow ver un serveur virtuel

Lors de la migration du serveur physique ver une machine virtuelle, nous devons respecter certains prérequis

  • Vérifier que le système d’exploitation est compatible (dans ce cas, Windows 2003R2 SP2)
  • Supprimer les driver inutiles
  • Arreter les processus consomateurs de ressources (antivirus, …)
  • Vérifier sur les disques dur qu’il n’y ait pas de données inutiles
  • Vérifier l’espace restant sur les disques SAN

Dans un premier temp le cluster de virtualisation va effectuer une copie intégrale de la machine physique, en raison d’un volume de données importants (~500gb), cette étape peut durer un certain temps.

Activité stage OCDE du 04/02/2013

– Passage de 2 câbles réseaux pour connecter le serveur 1 de messagerie unifiée au réseau

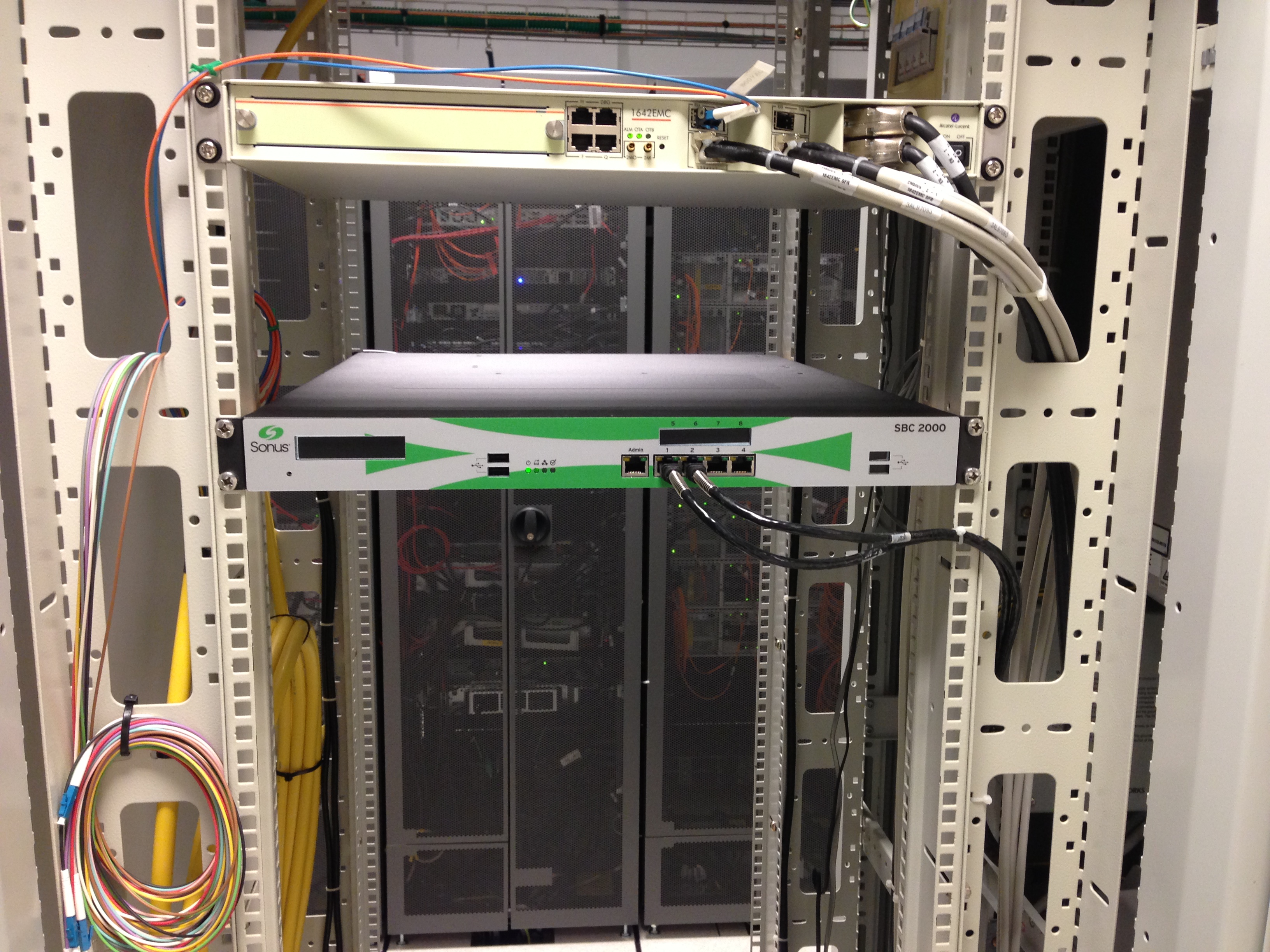

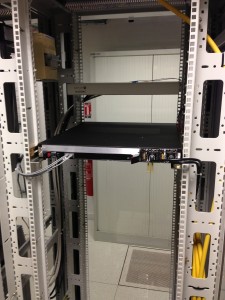

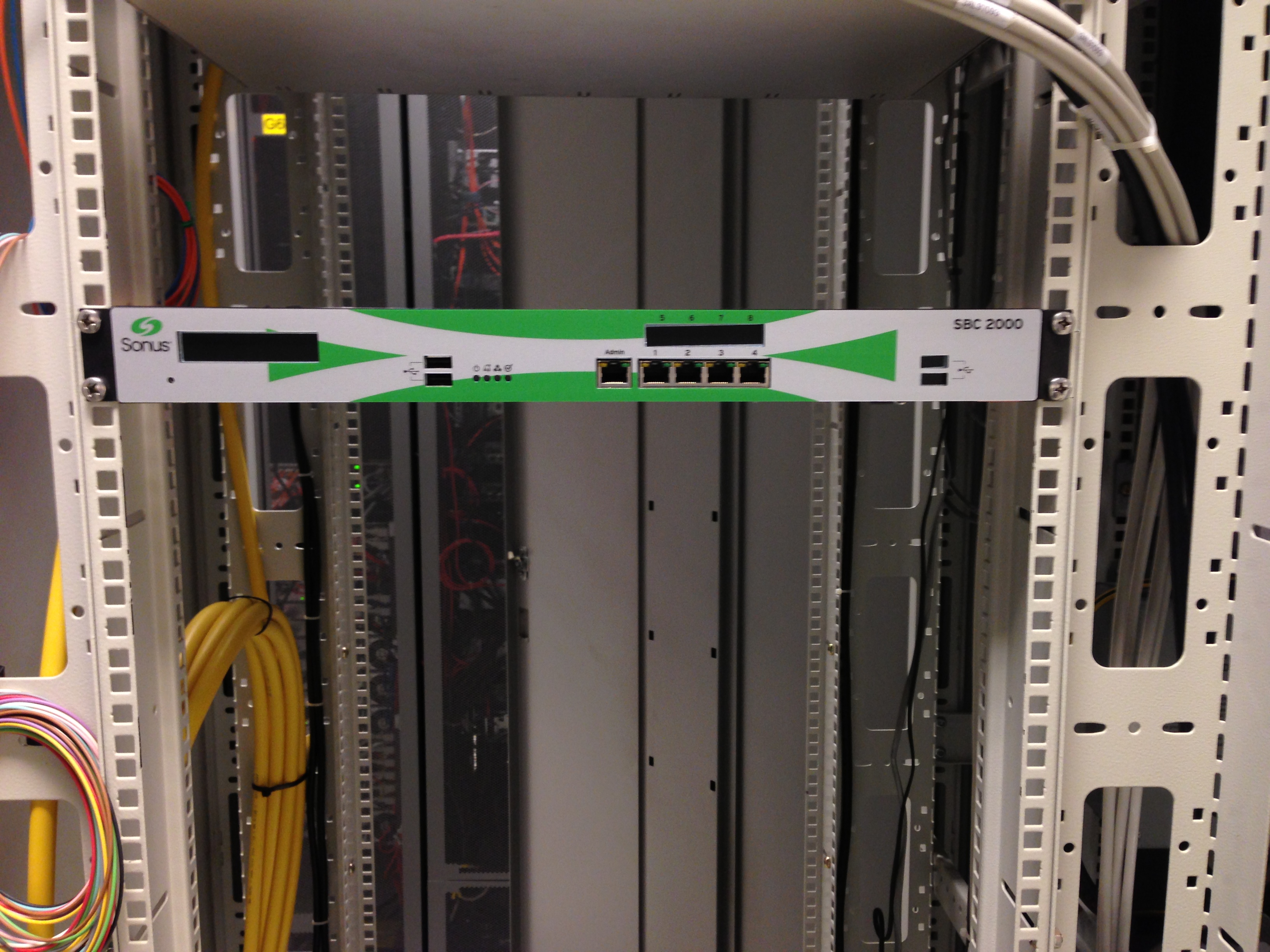

Serveur messagerie unifiée (vue arrière)

Serveur messagerie unifiée (vue arrière)

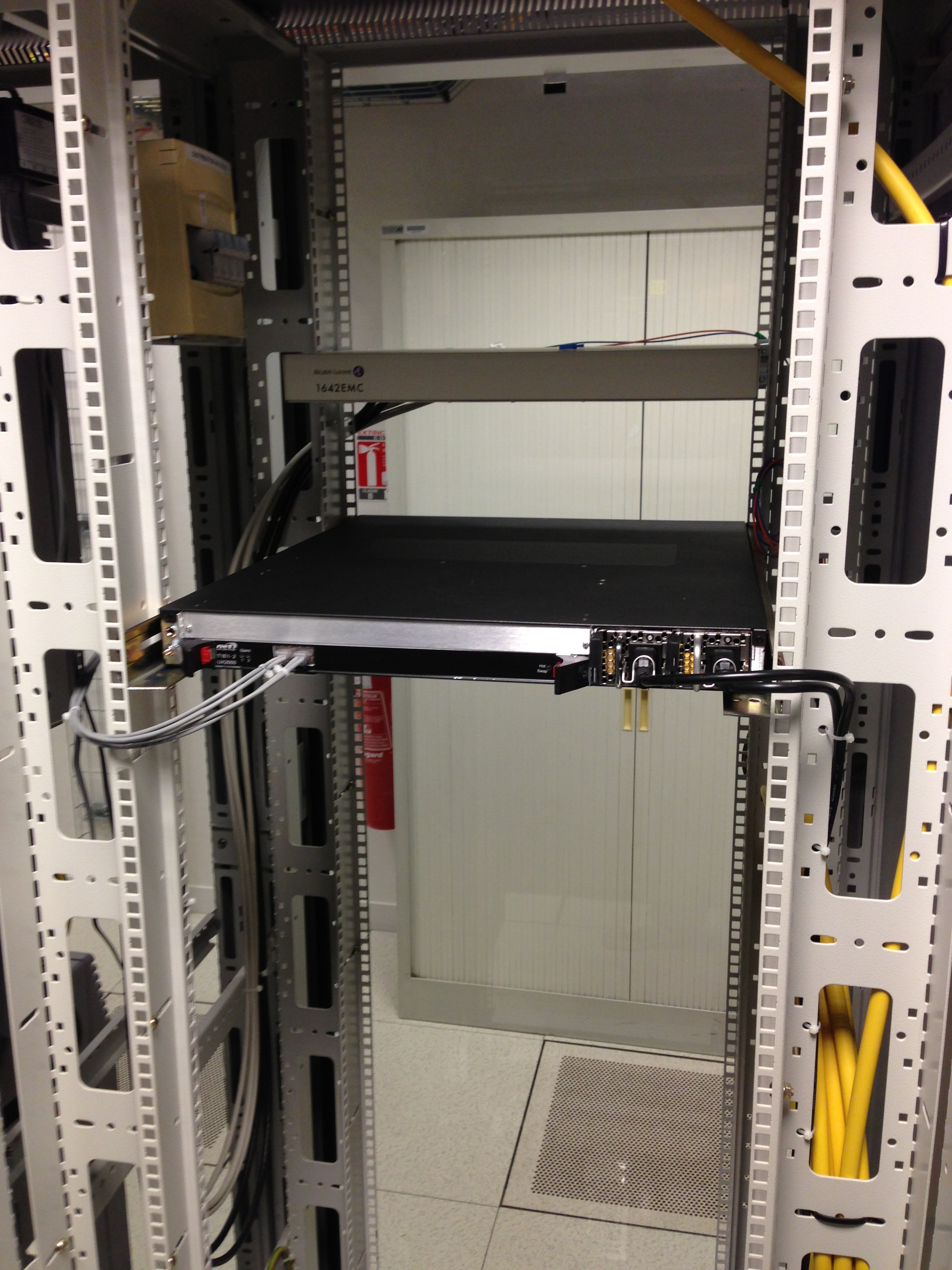

Serveur messagerie unifiée (vue avant)

Serveur messagerie unifiée (vue avant)

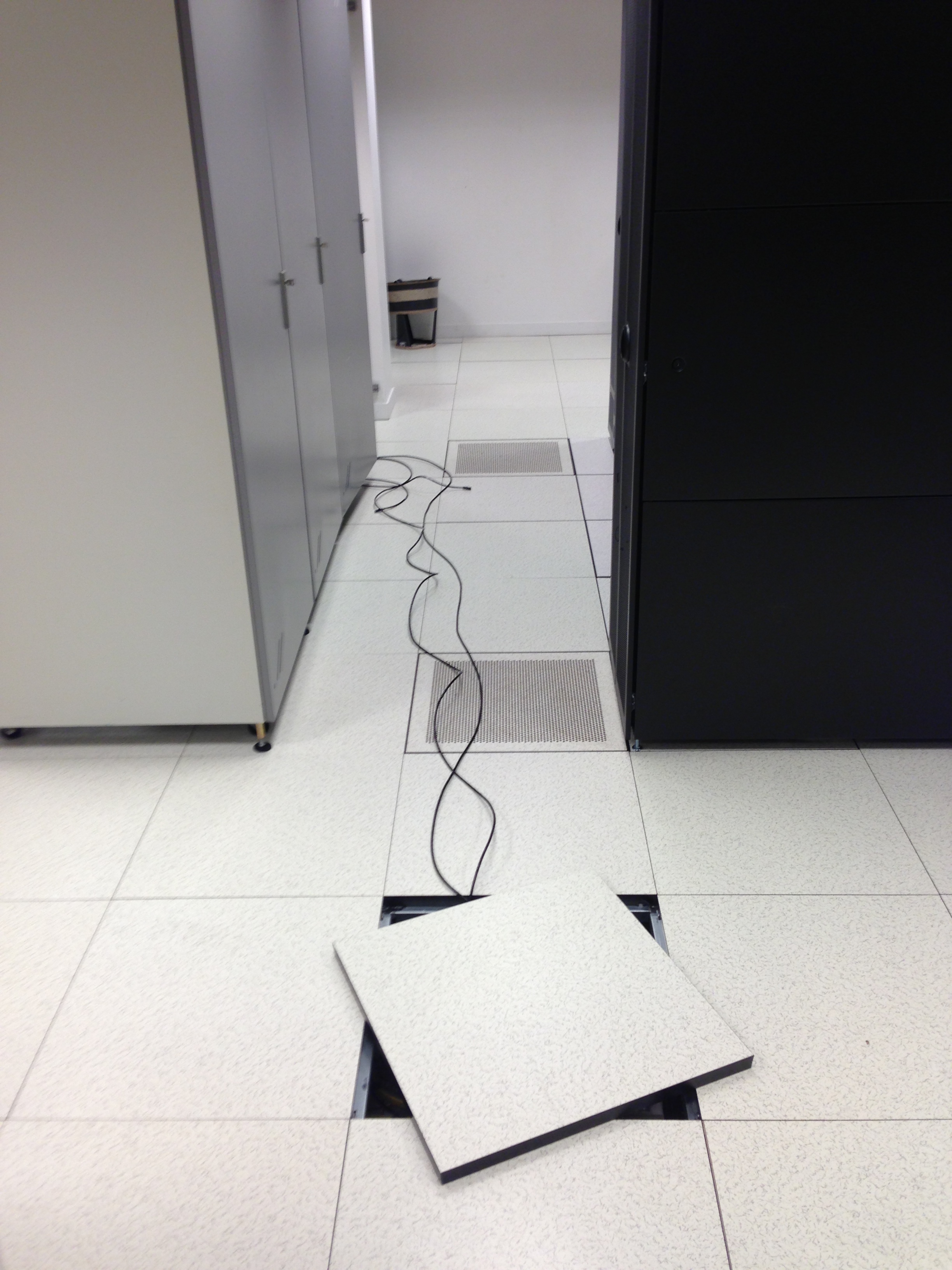

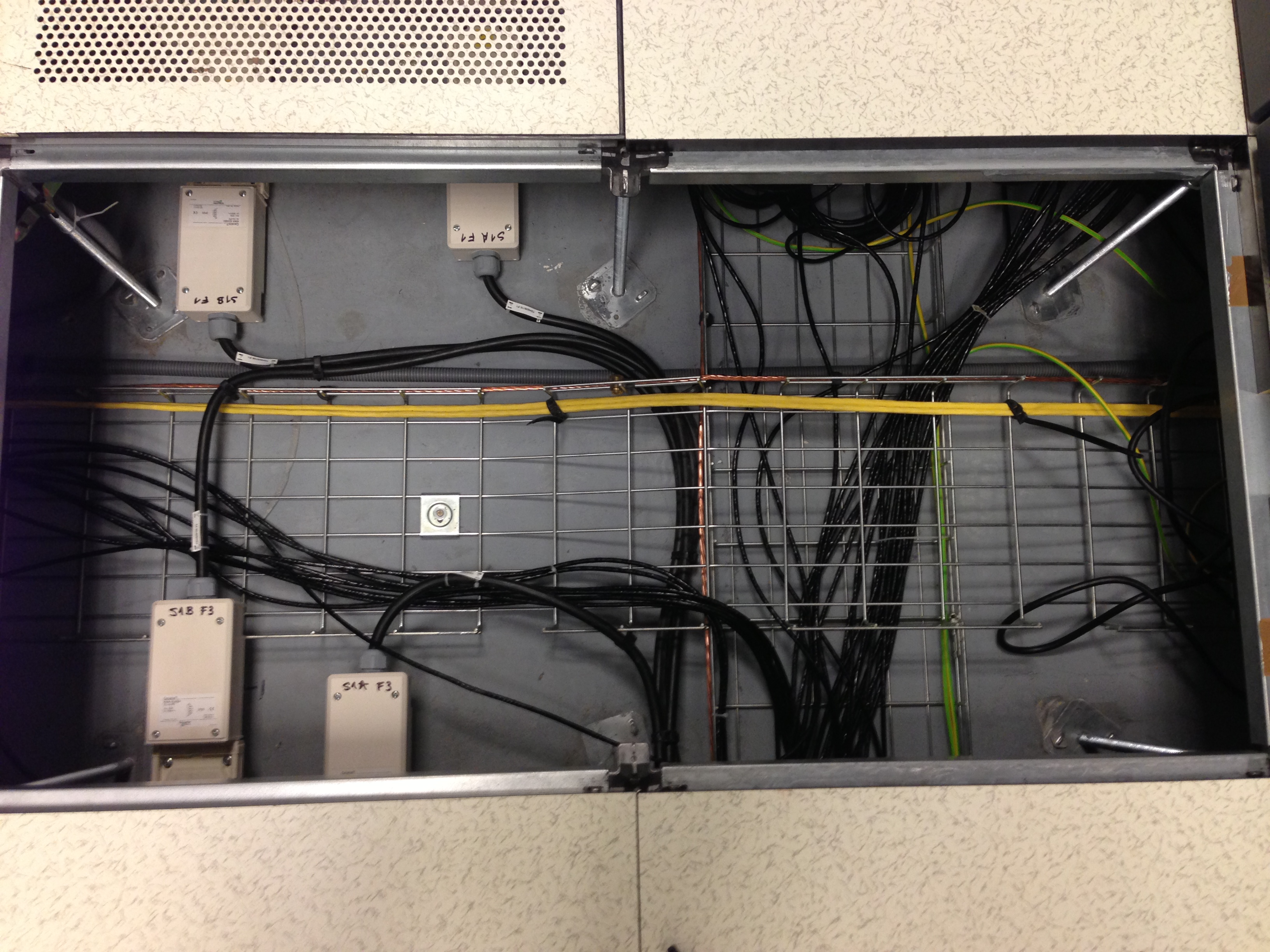

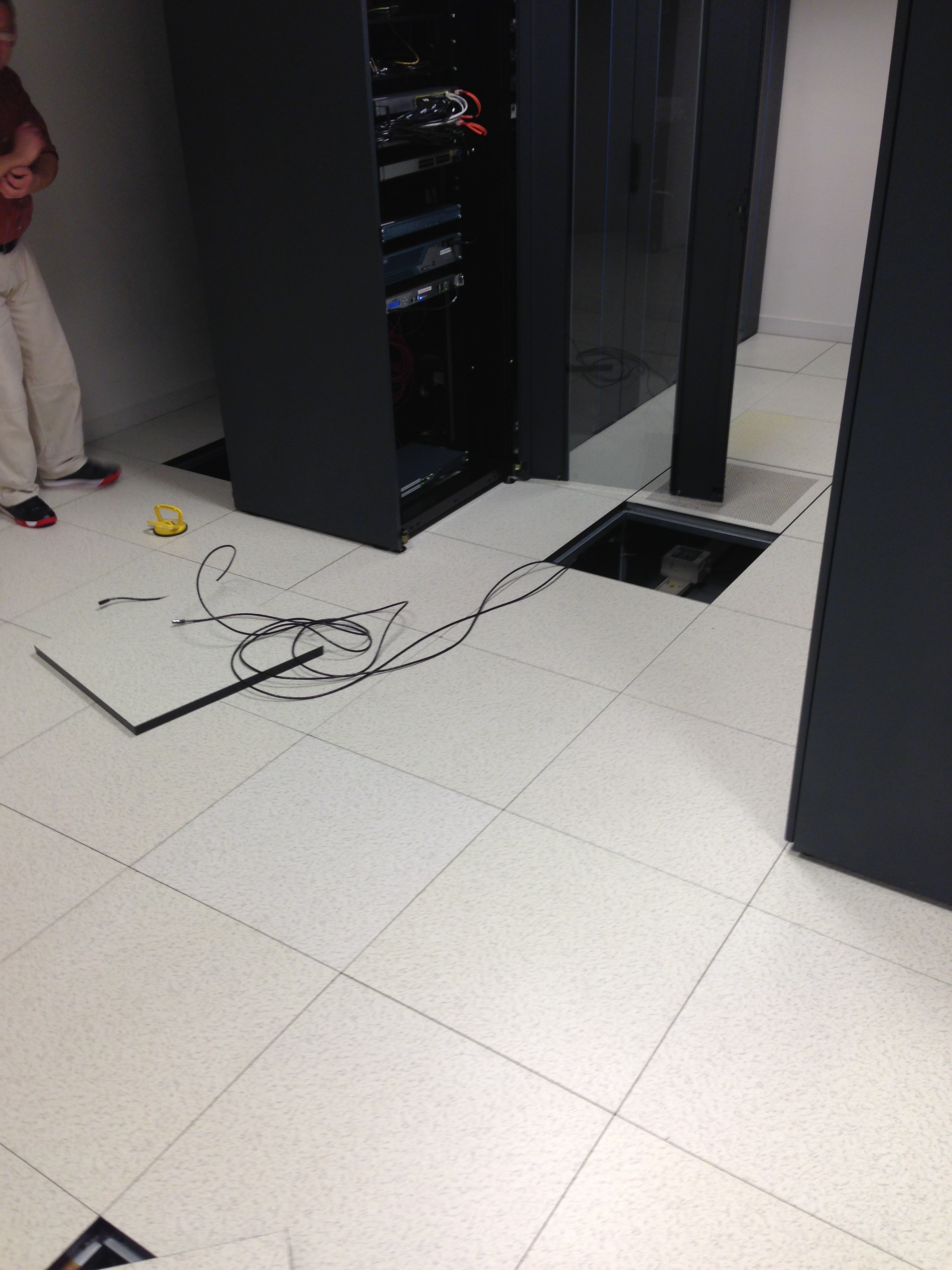

Passage des cables réseaux sous le faux-plancher

Passage des cables réseaux sous le faux-plancher

Passage des cables réseaux sous le faux-plancher

Passage des cables réseaux sous le faux-plancher

Passage des cables réseaux sous le faux-plancher

Passage des cables réseaux sous le faux-plancher

Serveur messagerie unifiée (vue avant, après connexion des cables réseaux))

Serveur messagerie unifiée (vue avant, après connexion des cables réseaux))

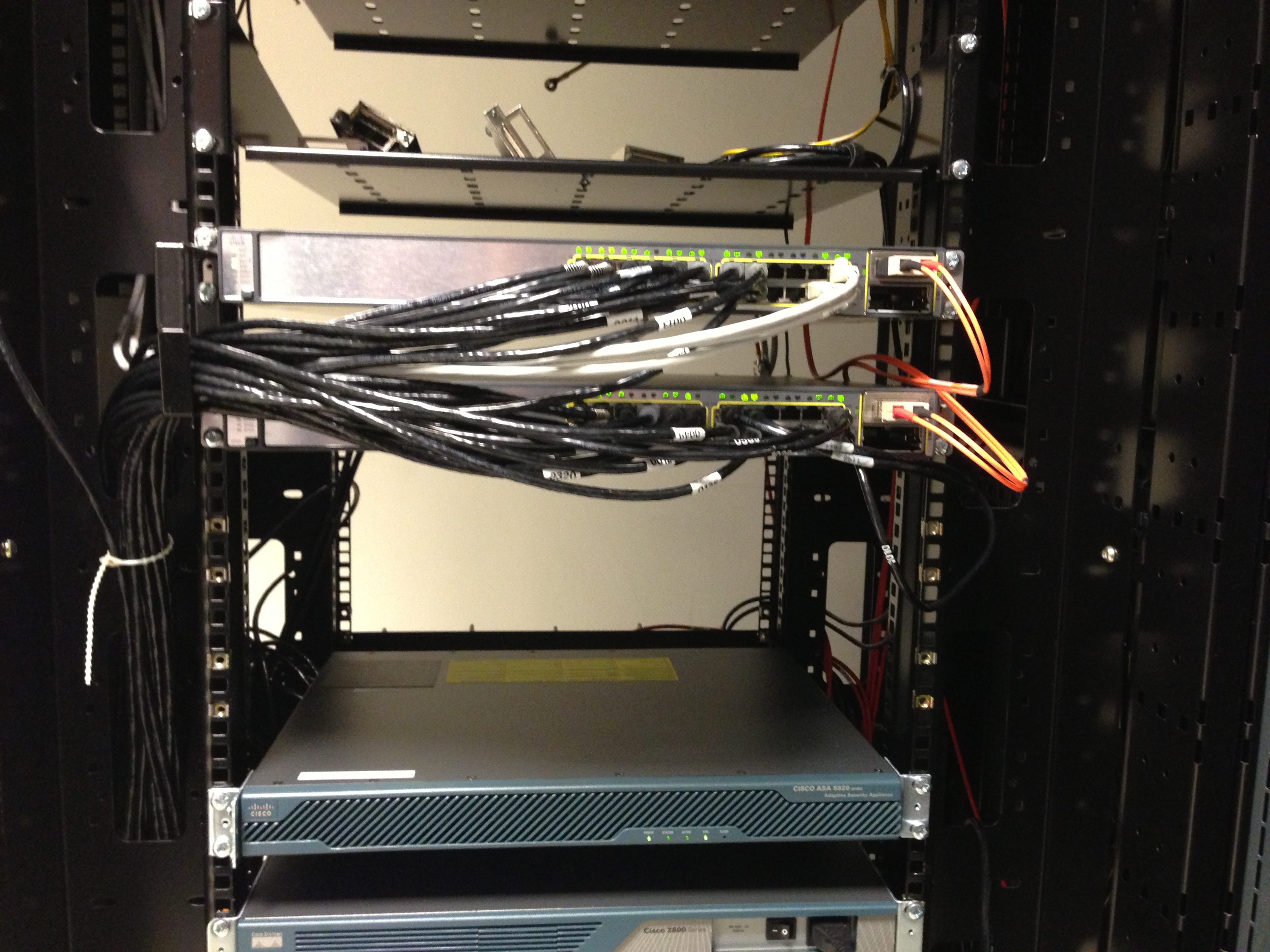

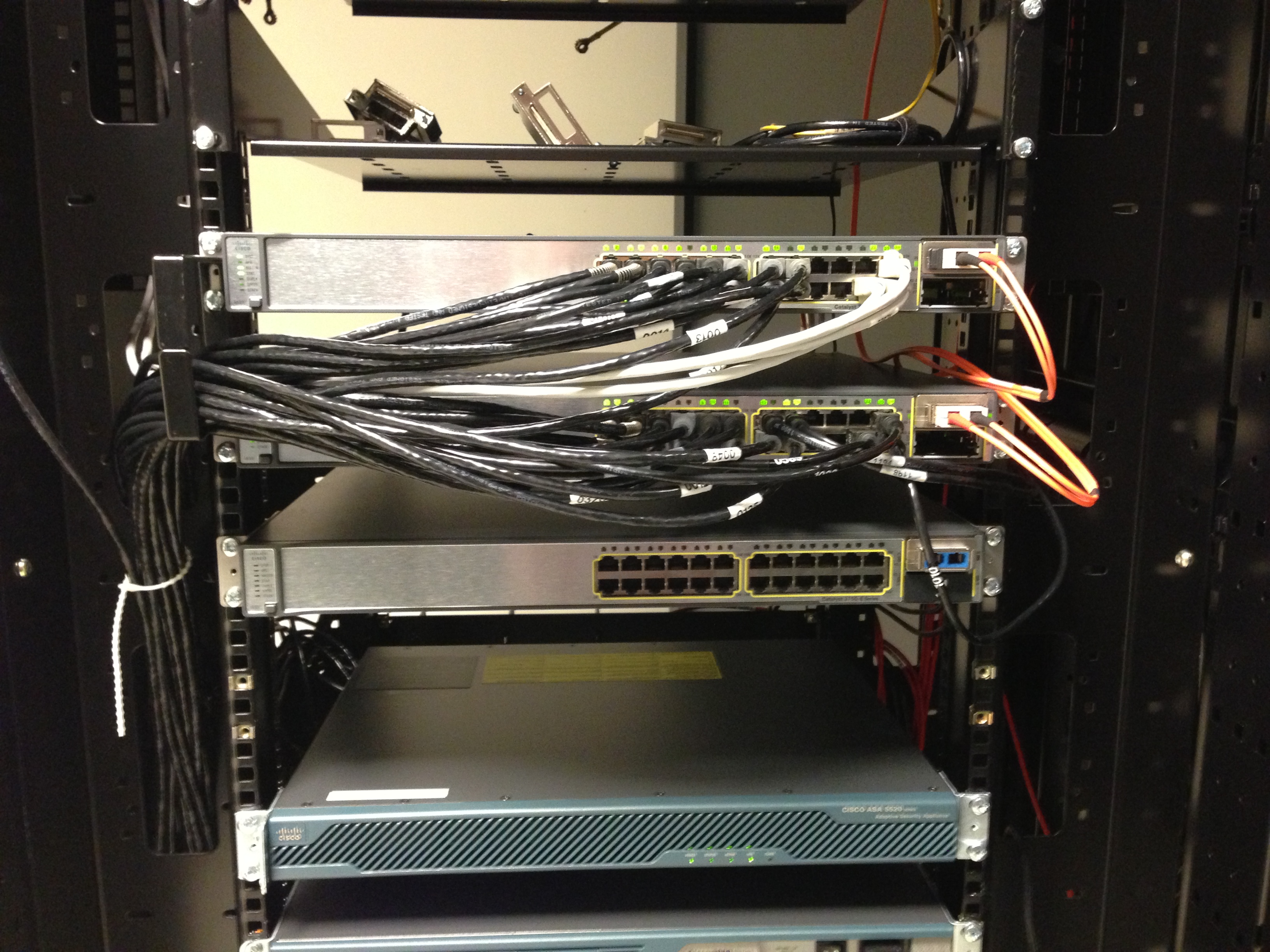

Stack de switch Cisco 3750-E, avec les 2 cables réseaux connectés au serveur de messagerie unifiée.

Stack de switch Cisco 3750-E, avec les 2 cables réseaux connectés au serveur de messagerie unifiée (Les câbles sont lovés en attente de l’ajout du switch sur le stack et de l’attribution des ports).

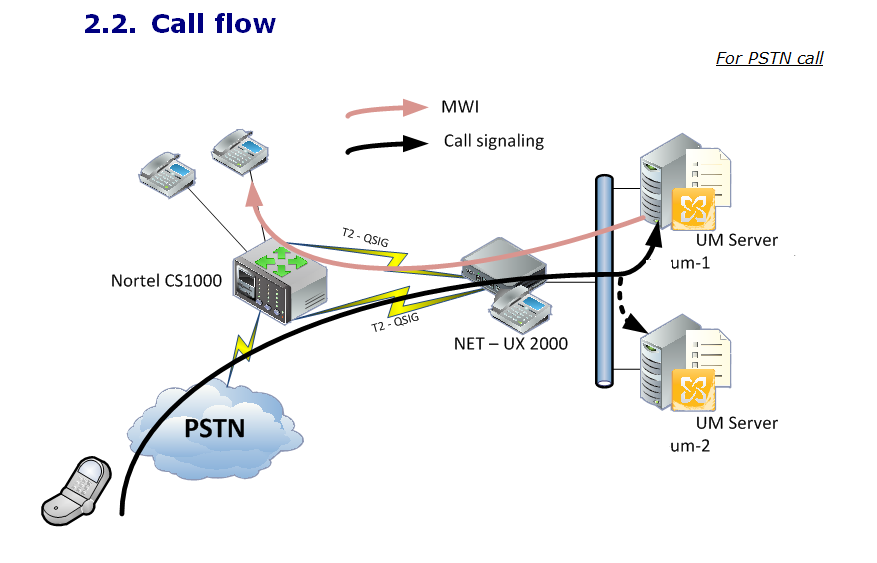

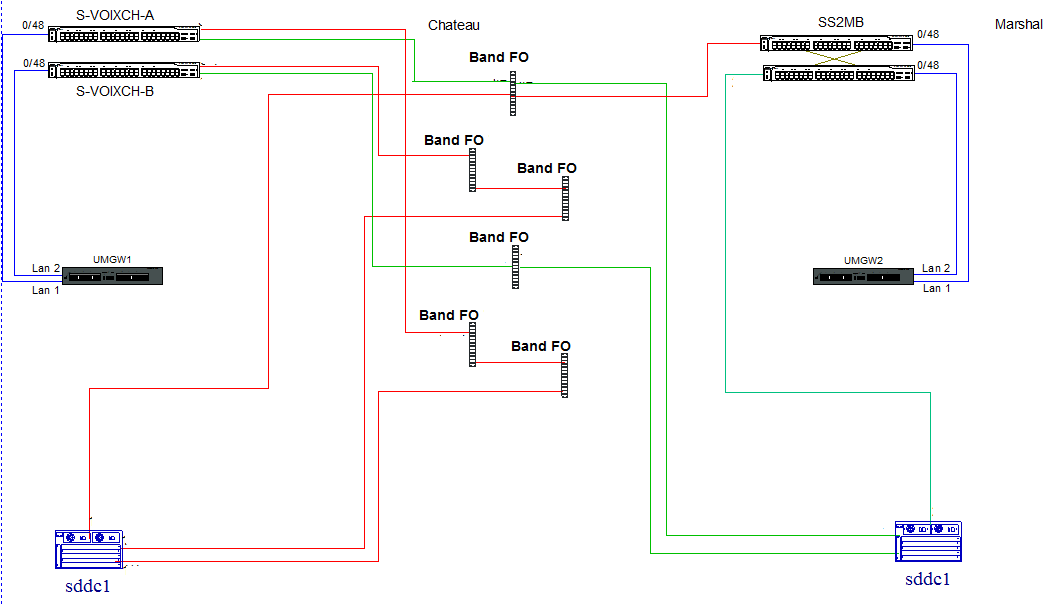

Schéma Logique de l'interconnexion du serveur UX2000 avec le PABX et avec les serveurs de messagerie.

Schéma Logique de l’interconnexion du serveur UX2000 avec le PABX et avec les serveurs de messagerie.

Un serveur de messagerie unifiée permet d’interfacer les boites vocale téléphoniques aux messagerie exchange, il est donc connecté via des liaisons de type « T2 » sur un PABX, puis aux serveurs exchange via les liaisons de type Ethernet.

Il y a 2 serveurs de messagerie unifiée, pour assurer la redondance du système, chaque serveur est connecté sur 2 switch différents qui sont eux mêmes connectés sur 2 coeurs de réseaux différents pour assurer une redondance totale du réseau.

Activités stage OCDE du 01/02/2013

– Ajout d’un Switch Cisco 3750-E dans une baie.

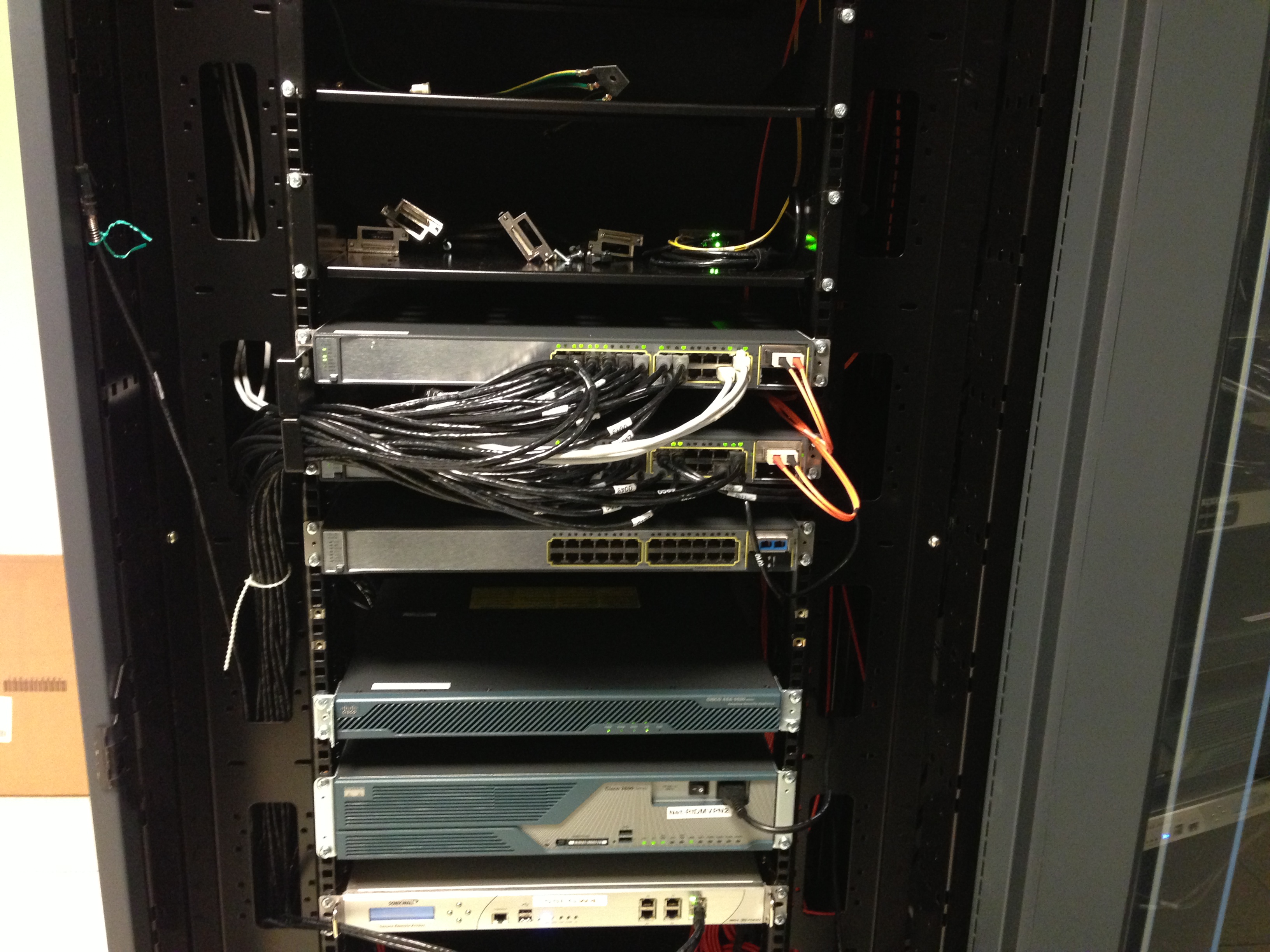

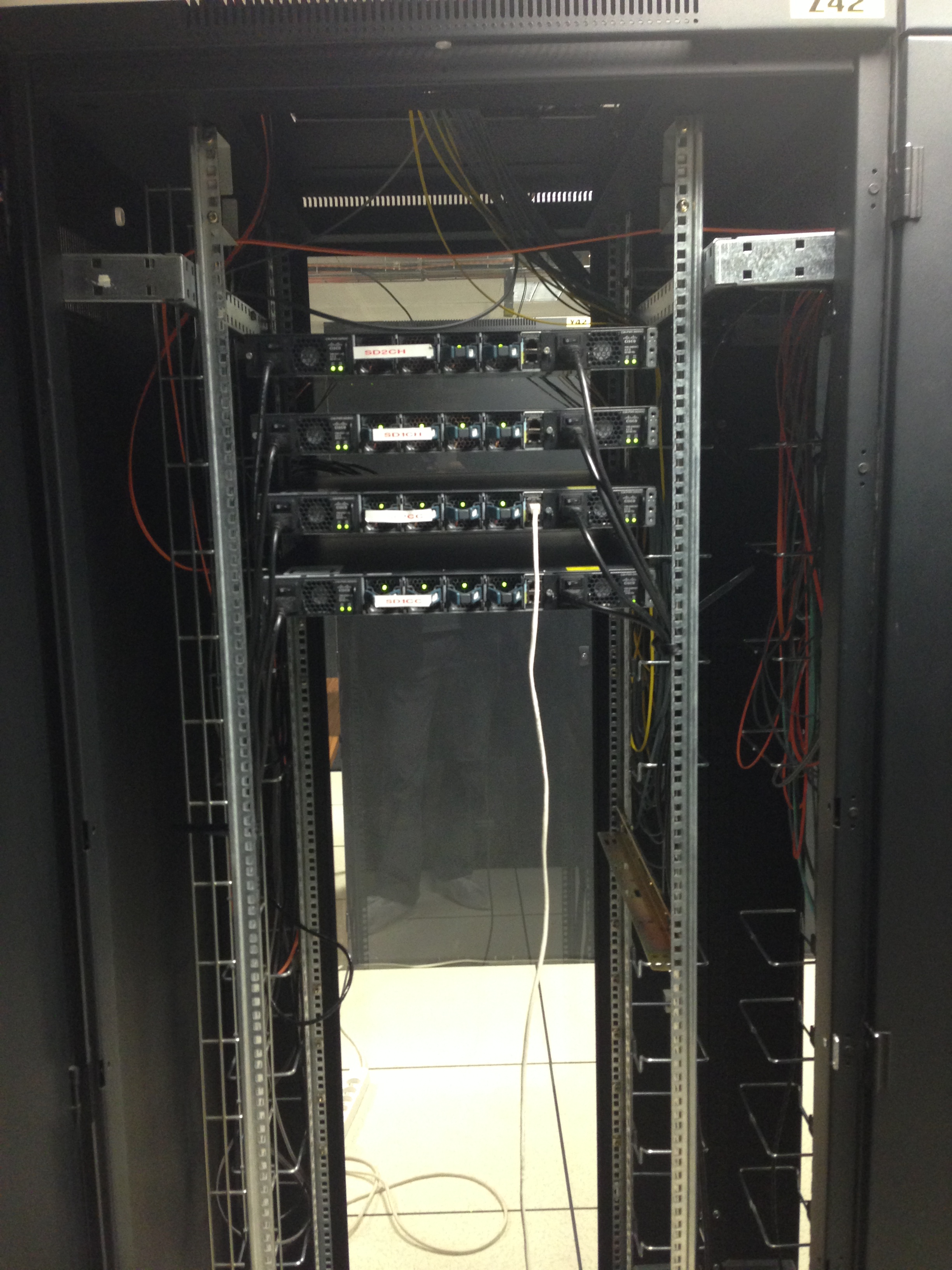

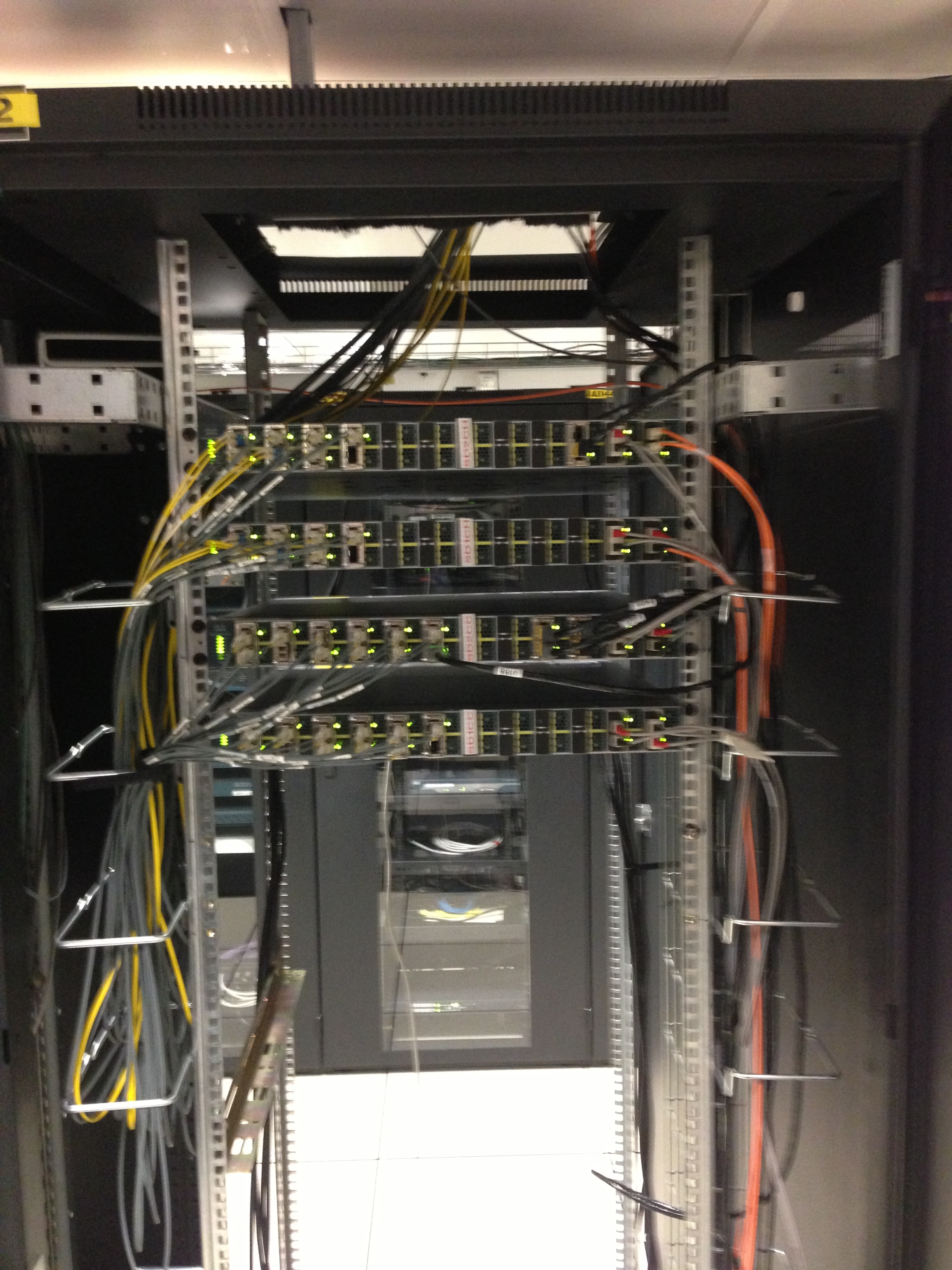

Stack de 2 switch Cisco 3750-E

Stack de 2 switch Cisco 3750-E

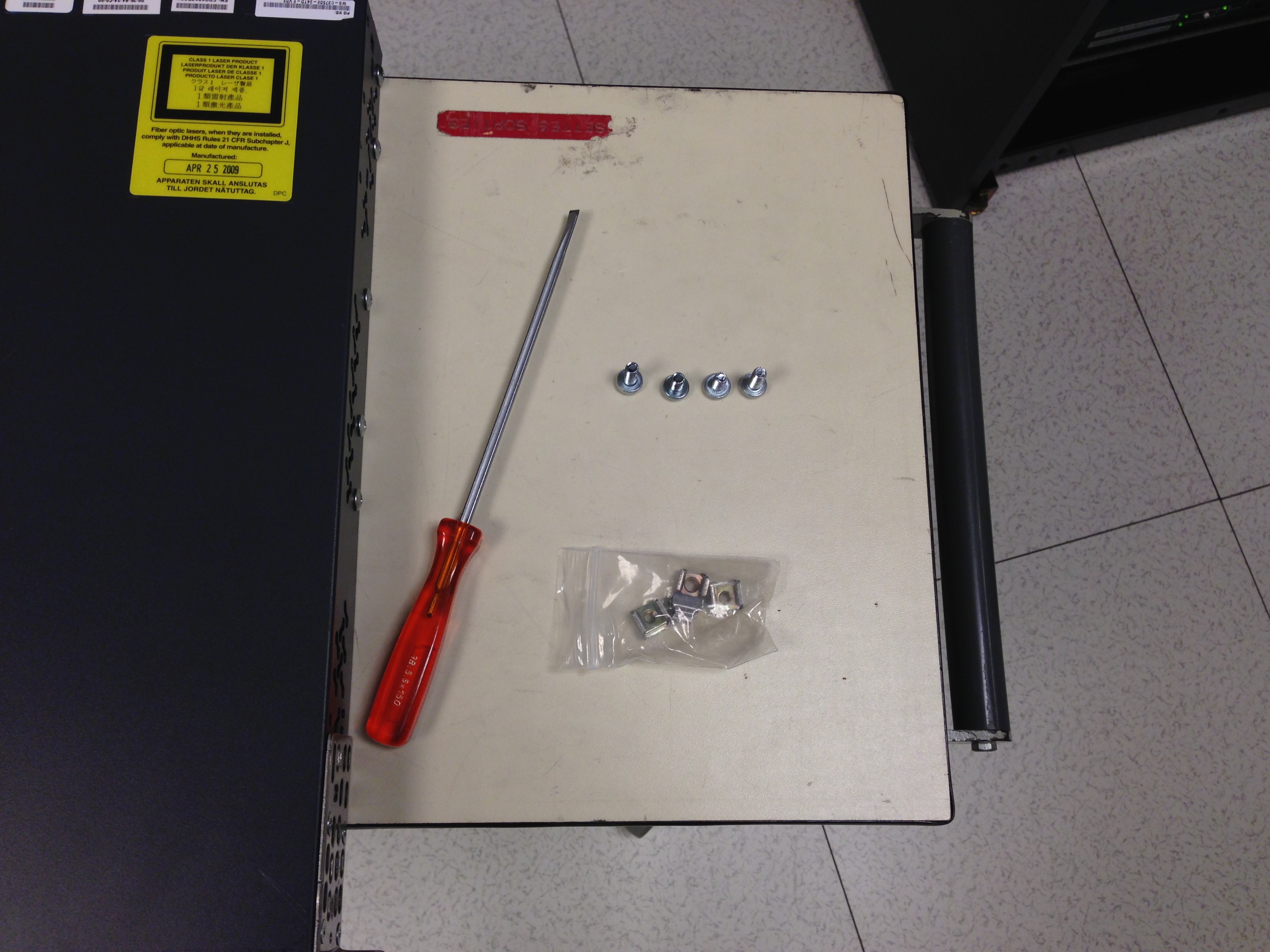

Préparation des 4 écrous de fixation pour la baie et des 4 vis

Préparation des 4 écrous de fixation pour la baie et des 4 vis

Préparation de l'ajout du 3eme switch Cisco 3750-E sur le stack

Préparation de l’ajout du 3eme switch Cisco 3750-E sur le stack

Mise en place du 3eme switch Cisco 3750-E terminée

Mise en place du 3eme switch Cisco 3750-E terminée

L’ajout d’un switch sur le stack permet d’augmenter le nombres de ports réseau disponibles sur le stack.
